Affichage d'Andon sur un tableau de bord

Un autre avantage de l'utilisation de l'andon dans Azumuta est que vous pouvez avoir une vue d'ensemble de l'état de production de votre usine. En utilisant notre fonctionnalité tableaux de bord, vous pouvez voir s'il y a des appels andon actifs — et depuis quelle partie spécifique de l'usine ils ont été lancés. Ainsi, vous pouvez prendre les actions correctives nécessaires aussi rapidement et précisément que possible.

Cet article explique comment afficher des andons dans un tableau de bord. En général, ce processus complet comprend 5 phases :

• Phase 1 : Création de la structure
• Phase 2 : Création du tableau de bord
• Phase 3 : Configuration du tableau de bord
• Phase 4 : Création d'ordres de production
• Phase 5 : Affichage de l'Andon sur un widget

Nous fournirons une explication détaillée de chaque phase dans les sections du guide ci‑dessous

Phase 1 : Création de la structure

Avant de pouvoir afficher l'andon sur un tableau de bord, vous devez d'abord créer la structure idéale du système andon dans votre espace de travail. Commencez avec Andon.

Phase 2 : Création du tableau de bord

Après avoir créé la structure à la phase 1, l'étape suivante consiste à créer un tableau de bord. Consultez comment ajouter un widget et un tableau de bord pour les instructions.

Phase 3 : Configurer le rafraîchissement automatique du tableau de bord

Après la création du tableau de bord, vous devez le configurer pour qu'il se rafraîchisse automatiquement. Pour ce faire, suivez les étapes ci‑dessous :

1. Naviguez vers le tableau de bord que vous avez créé à la phase 2.
2. Cliquez sur l'icône à trois points à côté du nom du tableau de bord.
3. Cliquez sur “Modifier le tableau de bord”.
4. Dans le champ “Intervalle de rafraîchissement automatique en secondes”, renseignez le temps d'intervalle (en secondes) entre chaque rafraîchissement automatique. L'intervalle doit être d'au moins 5 secondes.
5. Lorsque vous avez terminé, cliquez sur “Enregistrer”.

Phase 4 : Création d'un ordre de production et affectation d'une instruction de travail d'un ordre de production à une zone

Ensuite, vous devrez créer un ordre de production. Consultez les guides de création d'ordres de production pour connaître les méthodes possibles.

Un ordre de production contient une ou plusieurs instructions de travail. Après avoir créé un ordre de production, vous devrez affecter une ou plusieurs instructions de travail de cet ordre aux zone(s) que vous avez créées lors de la phase 1. N'affectez que les instruction(s) de travail que vous souhaitez voir affichées sur le tableau de bord.

Voici comment affecter une instruction de travail à une zone :

1. Rendez‑vous sur l'ordre de production contenant l'instruction de travail que vous souhaitez affecter à une zone.
2. Cliquez sur l'icône à trois points à côté de l'instruction de travail que vous souhaitez affecter.
3. Cliquez sur “Affecter aux zones”.
4. Sélectionnez la ou les zone(s) auxquelles vous souhaitez attribuer cette instruction de travail. Vous pouvez affecter une instruction de travail à une ou plusieurs zones.

Remarque : Nous recommandons que toutes les étapes d'instruction au sein de l'instruction de travail possèdent une étude du temps. Ainsi, vos widgets afficheront des données liées à la ponctualité et à la productivité. Vous pouvez en lire davantage à ce sujet dans la phase 5.

Phase 5 : Afficher l'Andon sur un widget de tableau de bord

La cinquième phase consiste à afficher l'andon sur un widget.

Dans les sections du guide ci‑dessous, nous expliquerons comment créer et utiliser le widget panneau de contrôle (zones individuelles) pour afficher l'Andon.

Le widget Panneau de contrôle (zones individuelles)

Si vous ne connaissez pas encore ce widget, vous trouverez des informations détaillées dans le guide du widget panneau de contrôle (zones individuelles).

Création du widget

1. Allez sur le tableau de bord que vous avez créé lors de la phase 2.
2. Cliquez sur le bouton jaune plus en bas à droite de l'écran.
3. Rendez‑vous dans “Panneau de contrôle (zones individuelles)” sous la catégorie de widgets “Ordres de production”, puis cliquez sur “Créer”.
4. Sélectionnez la ou les zone(s) que vous souhaitez afficher dans ce widget. Les zones doivent correspondre à la structure que vous avez créée lors de la phase 1.
5. Pour le champ “Pourcentage de tolérance par défaut”, saisissez la tolérance de temps (en pourcentage) pour l'étude du temps. Par exemple, si l'étude du temps est de 60 secondes et que le pourcentage de tolérance est de 10 %, cela signifie que la tolérance est de 6 secondes. Le temps total autorisé dans ce widget pour cette instruction de travail est donc de 66 secondes (60 secondes + 6 secondes). La barre du widget restera verte pendant 66 secondes et passera à l'orange en tant qu'avertissement une fois cette tolérance dépassée.
6. Pour le champ “Board”, sélectionnez le tableau andon qui sera lié à ce widget.
7. Pour le champ “Mettre la zone en surbrillance en rouge pour ces colonnes”, nous vous recommandons de sélectionner uniquement la première colonne qui apparaît dans cette option. Ainsi, lorsqu'un problème andon est signalé, la zone d'où provient l'andon sera mise en surbrillance en rouge, ce qui vous permettra d'identifier immédiatement l'origine de l'appel andon. La deuxième colonne ne concerne que les problèmes andon considérés comme résolus. Consultez la section du guide “Utilisation du widget” pour voir son fonctionnement.
8. Pour le champ “Jouer un son pour ces colonnes”, sélectionnez quelles colonne(s) andon déclencheront un son spécifique — chaque fois qu'un problème andon atteint cette colonne. Nous vous recommandons de sélectionner uniquement la première colonne qui apparaît dans cette option, afin d'être notifié uniquement lorsqu'un nouveau problème andon est signalé. La deuxième colonne ne concerne que les problèmes andon considérés comme résolus.
9. Pour le champ “Tag de la pièce audio de chaque zone”, sélectionnez le tag de fichier audio qui sera joué sur ce widget.
10. Cliquez sur “Ajouter”.
11. Redimensionnez le widget pour l'agrandir.
12. Sélectionnez la portée temporelle du widget.
13. Cliquez sur “Enregistrer”.
14. Cliquez sur “Oui”.

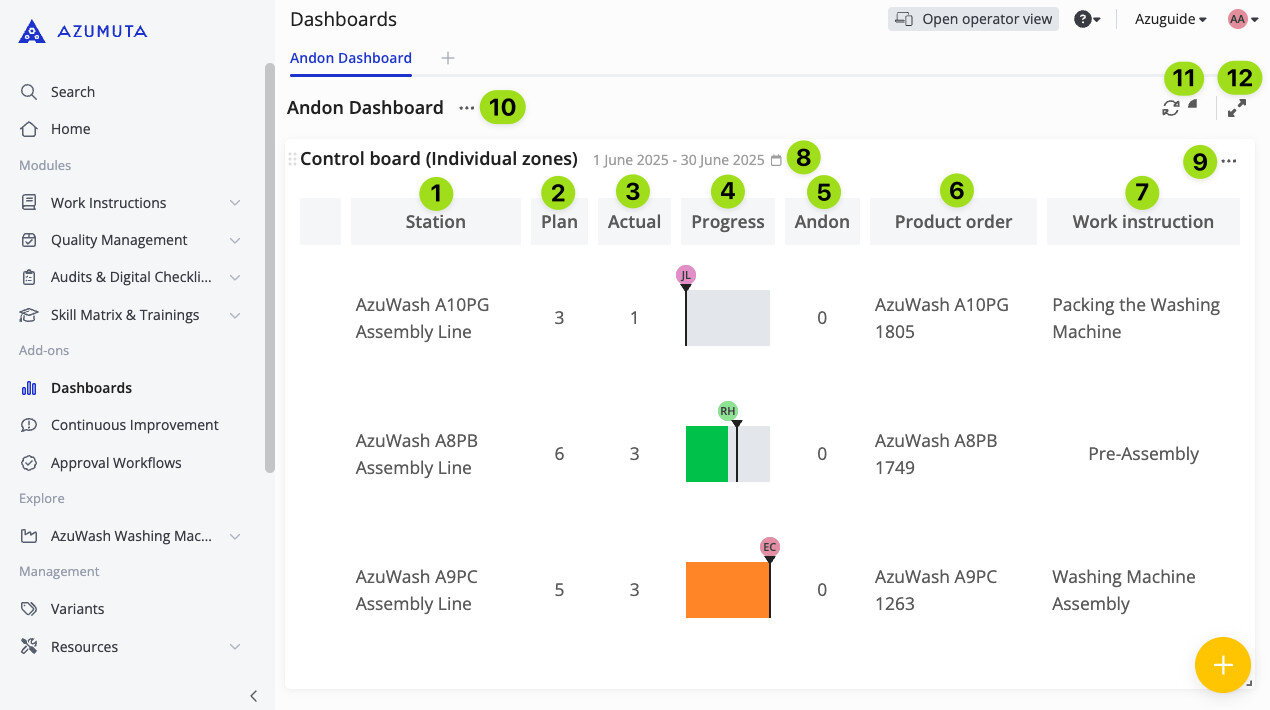

Utilisation du widget

Ce widget fonctionne en affichant les informations suivantes :

1. Cette colonne affiche la liste des postes de travail (également appelés zones) affichés dans ce widget.
2. Cette colonne affiche le nombre d'ordres de production affectés à chaque zone.
3. Cette colonne affiche le nombre d'ordres de production terminés dans chaque zone.
4. La colonne Progress montre l'avancement en temps réel de l'instruction de travail sur chaque zone en cours d'exécution par vos opérateurs. La ligne noire sur chaque graphique représente l'étude du temps pour chaque instruction de travail. Si l'avancement d'une instruction est en retard par rapport au planning (et à la tolérance supplémentaire que vous avez définie lors de la création du widget), la barre d'avancement de cette instruction passera à l'orange.
5. Cette colonne affiche le nombre de fois où un andon a été déclenché sur chaque zone.
6. Cette colonne affiche le nom/numéro de l'ordre de production sur lequel on travaille actuellement dans chaque zone.
7. Cette colonne affiche le nom de l'instruction de travail actuellement en cours dans chaque zone.
8. Modifier la portée temporelle du widget.
9. Accéder aux paramètres du widget.
10. Accéder aux paramètres du tableau de bord.
11. Rafraîchir le tableau de bord.
12. Passer le tableau de bord en plein écran.

De plus, chaque fois qu'un andon est déclenché, la zone d'origine de l'appel andon sera mise en surbrillance en rouge. Ainsi, vous pouvez identifier immédiatement l'endroit nécessitant une attention et répondre rapidement à l'appel andon. De plus, un son de votre choix (si vous en avez ajouté un lors de la création du widget) sera également joué.

Regardez la vidéo ci‑dessous pour voir comment le widget apparaît lorsqu'un andon est déclenché (nous avons choisi d'utiliser le son d'une alarme pour ce widget).
