Realizar cálculos con parámetros

¿Cálculos con parámetros? ¿Qué es eso?

En Azumuta, usted puede realizar cálculos matemáticos con valores de parámetros. Los valores de los parámetros no son solo puntos de datos estáticos: también se pueden usar en cálculos matemáticos.

Por ejemplo, puede calcular dimensiones de producto, necesidades de material, tiempo de producción y muchos otros cálculos utilizando valores de parámetros.

Usarlos mejorará sin duda la precisión de sus procesos de producción, ayudará a su sistema de control de calidad y añadirá una capa adicional de trazabilidad. Además, también automatizarán (parcialmente) su flujo de trabajo.

En esta página de la guía le mostraremos el tipo de cálculos que puede hacer con los valores de parámetros, así como cómo realizarlos.

Nota: Antes de realizar cualquier cálculo con un parámetro, por favor asegúrese de que ha establecido el tipo de valor del parámetro en "Number". Haga clic aquí para ver cómo puede hacerlo.

Cómo mostrar un valor de parámetro

Antes de entrar en los cálculos, le mostraremos cómo mostrar un valor de parámetro dentro de un paso de instrucción. Para ello, deberá escribir una fórmula en una página visual de imagen. Así es como hacerlo desde cero:

1. Vaya al paso de la instrucción en el que desea mostrar el valor del parámetro.
2. Haga clic en la pestaña “Visuals”.
3. Haga clic en “Add page”.
4. Seleccione “Images”.
5. Haga clic en “Text Box”.
6. Cree el cuadro de texto en la página visual.

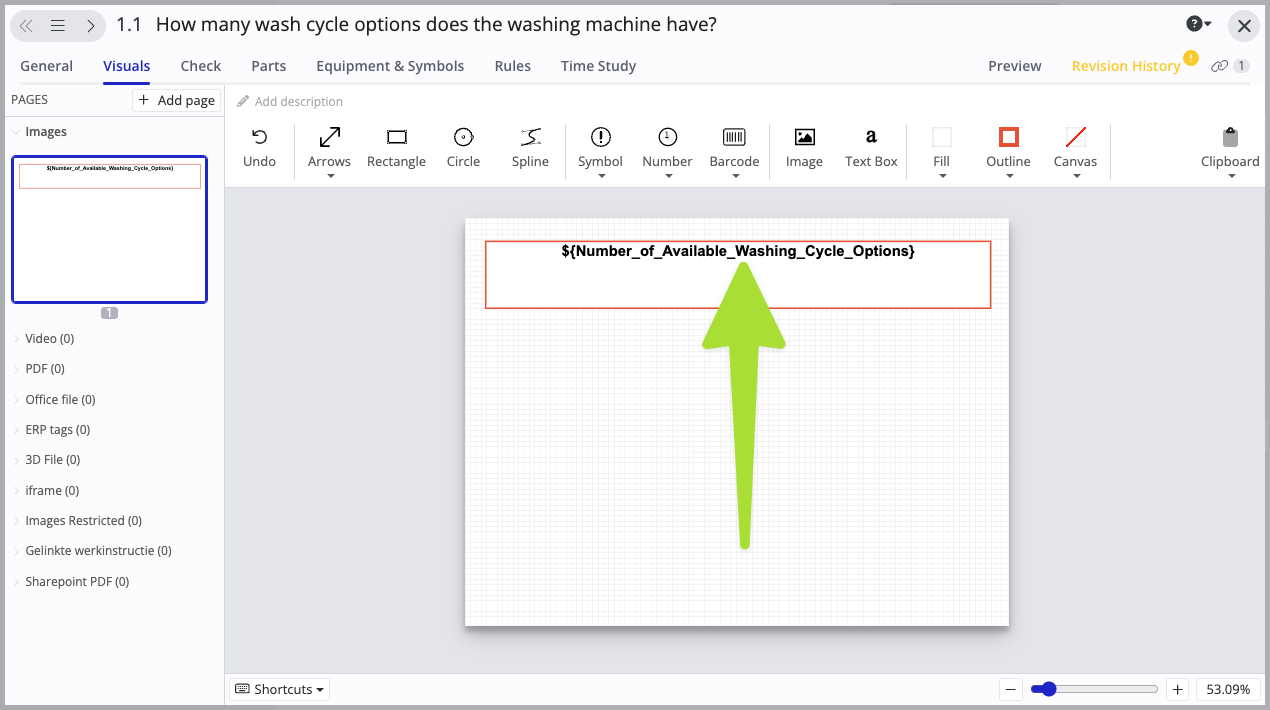

7. Escriba la fórmula del parámetro. La fórmula del parámetro es ${Parameter key}.

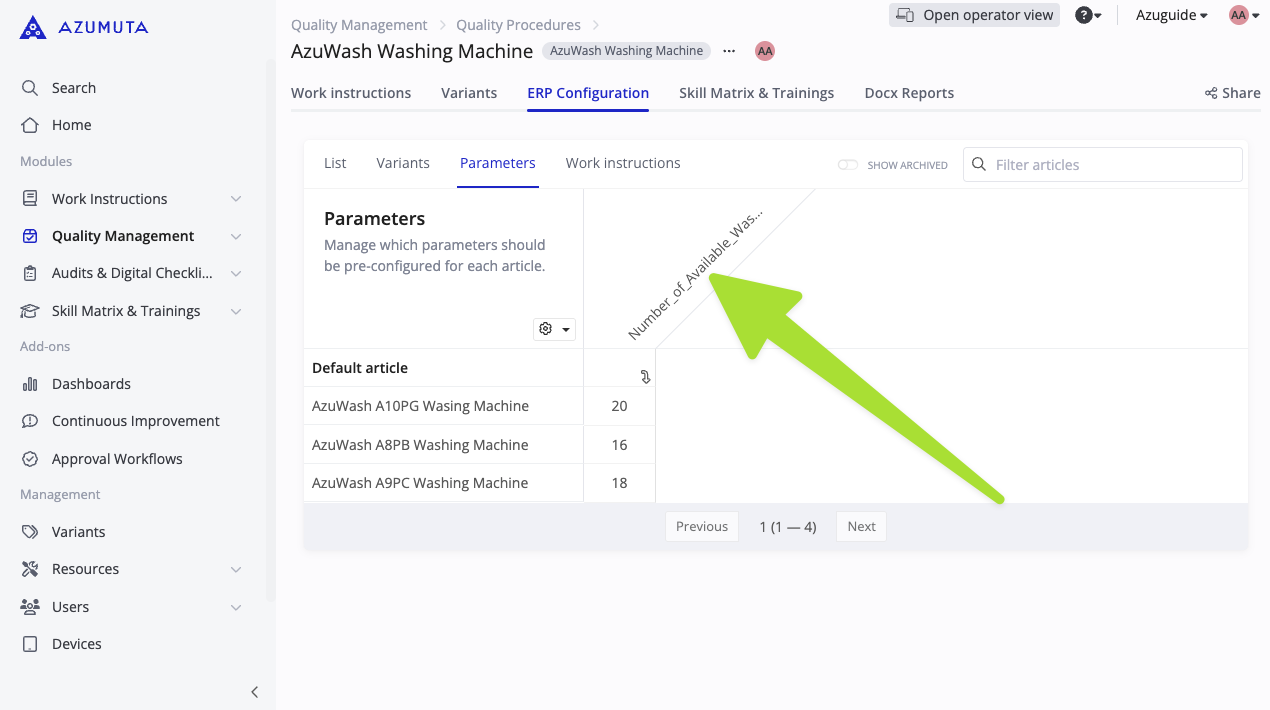

Por ejemplo, en el vídeo anterior utilizamos la clave de parámetro Number_of_Available_Washing_Cycle Options. Por lo tanto, la fórmula es:

• ${Number_of_Available_Washing_Cycle Options}

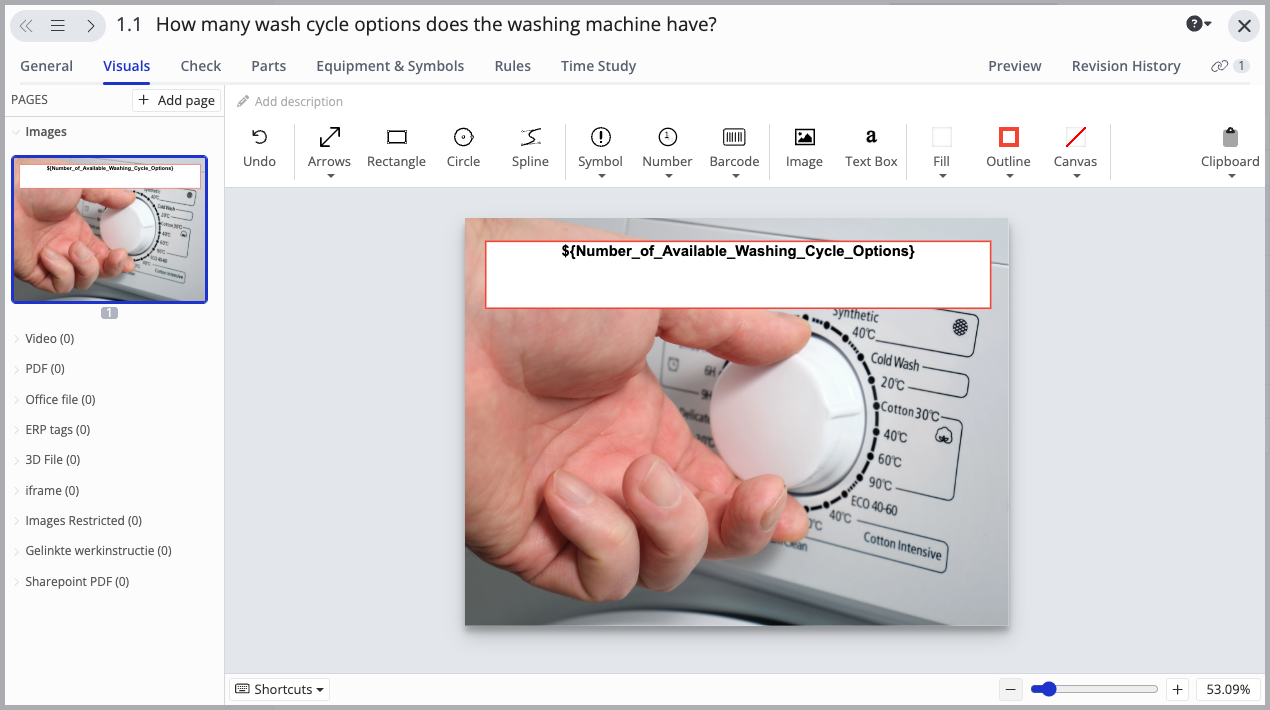

Como se muestra en las imágenes a continuación:

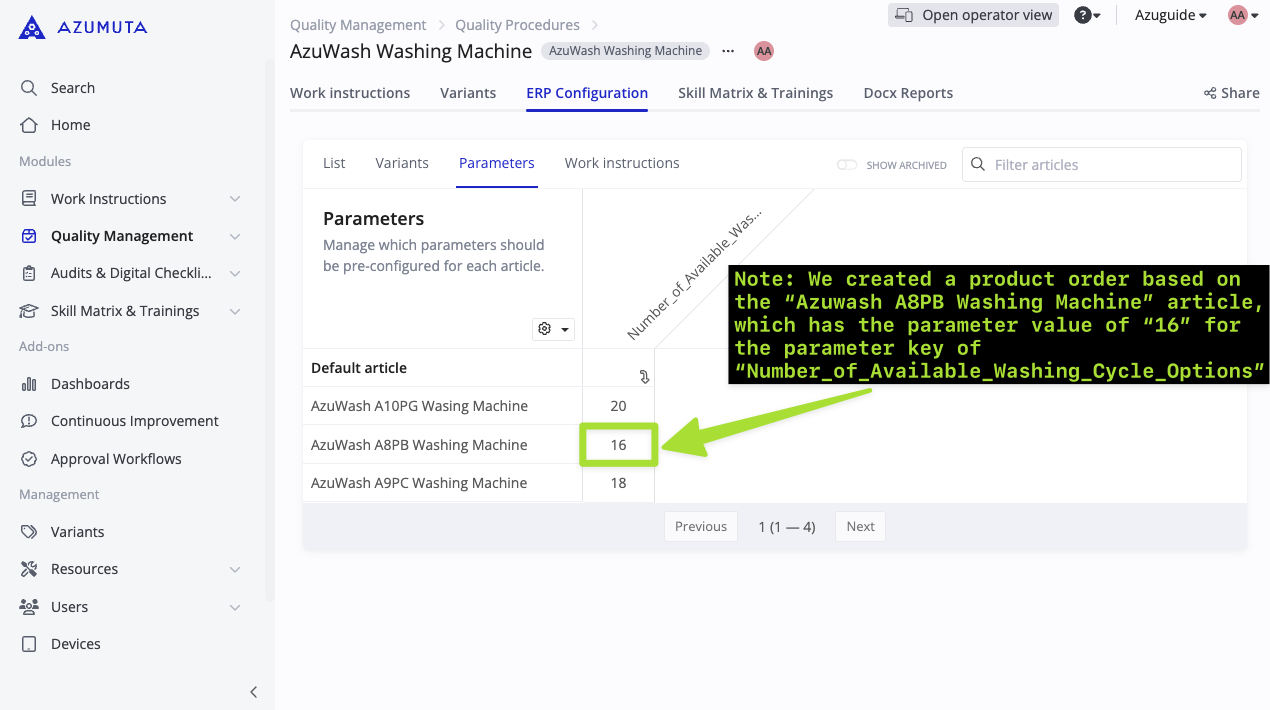

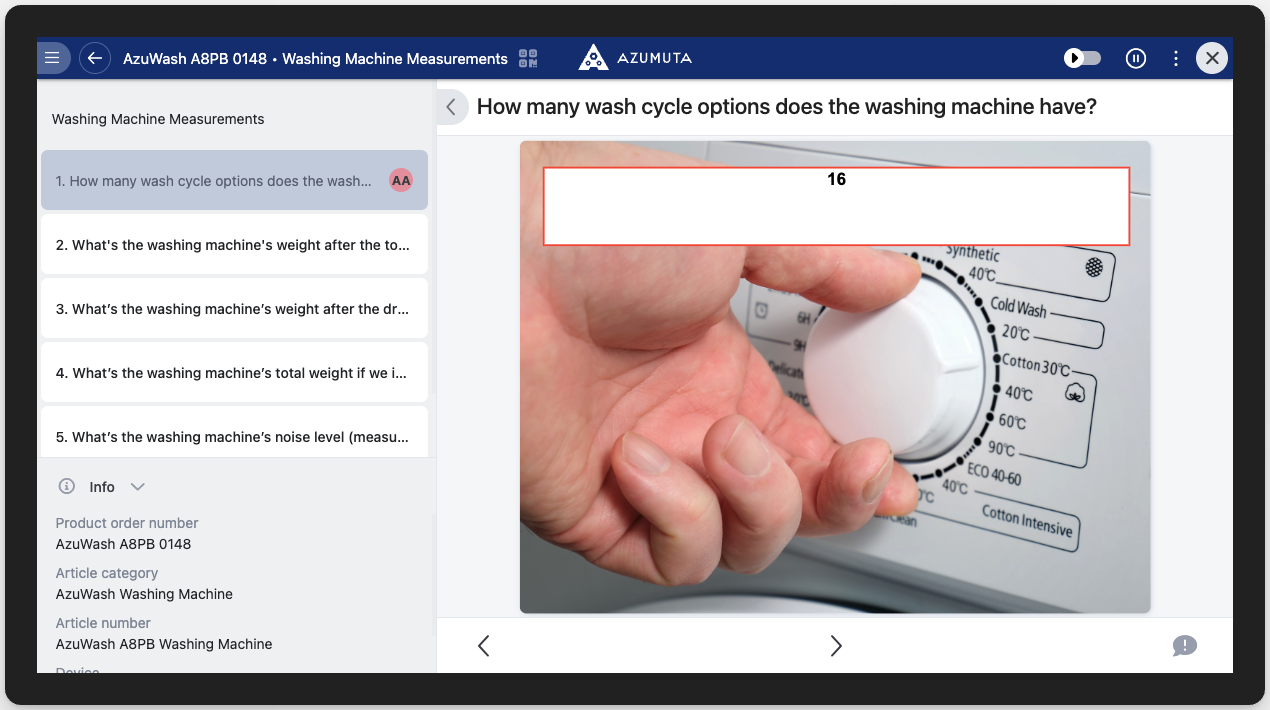

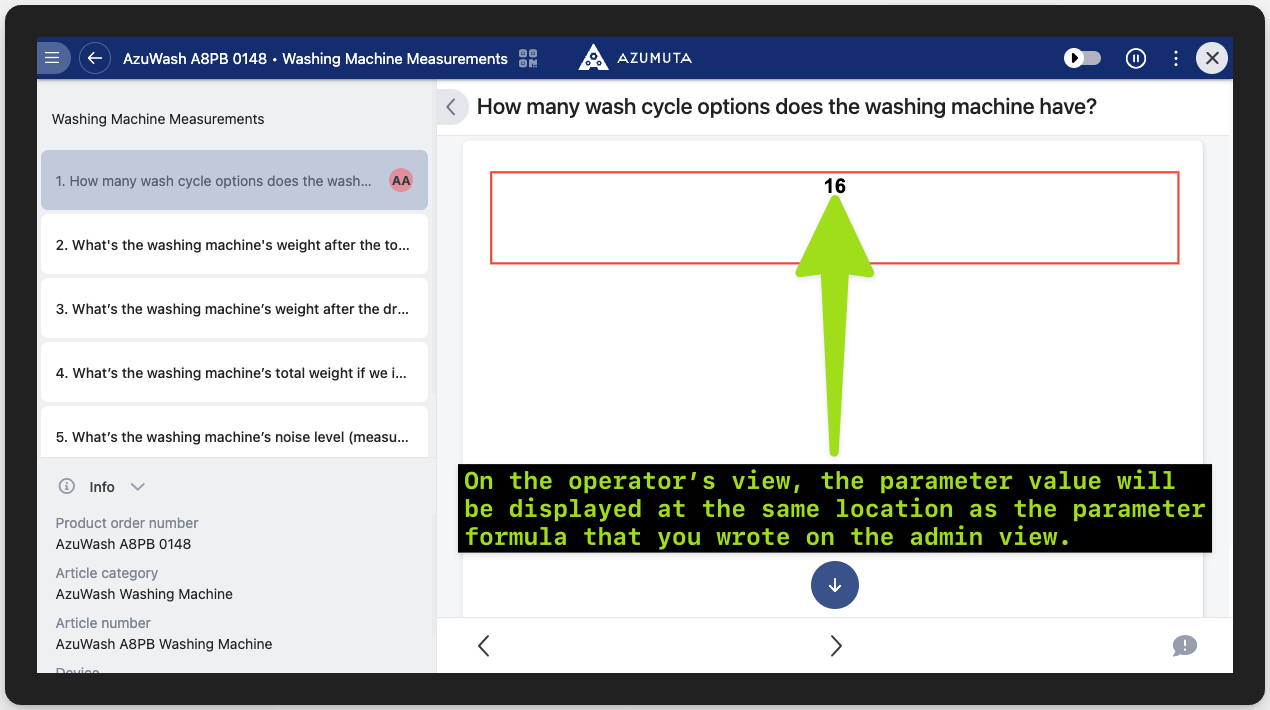

A continuación, en un pedido de producto que se creó basado en un artículo que contiene esta clave de parámetro específica, la fórmula del parámetro que escribió se convertirá instantáneamente en el valor del parámetro en la pantalla de su operador, como se muestra en las imágenes a continuación:

Además, también puede mostrar una imagen como fondo de la fórmula del parámetro, como se muestra a continuación:

Y así es como aparecerá en la vista del operador:

Cálculos básicos con valores de parámetros

En la sección anterior de la guía ha aprendido cómo mostrar un valor de parámetro en un paso de instrucción. Ahora le mostraremos cómo realizar cálculos básicos con valores de parámetros.

Actualmente, los cálculos aritméticos básicos que puede realizar son:

• Suma (representada por el icono +)
• Resta (representada por el icono –)
• Multiplicación (representada por el icono *)
• División (representada por el icono /)
• Resto/módulo (representado por el icono %)

En las secciones de la guía a continuación, le mostraremos cómo realizar:

• Un cálculo matemático que involucra 1 parámetro y un número externo
• Un cálculo matemático que involucra 2 o más parámetros
• Un cálculo matemático que involucra una entrada del operador
• Agregar una unidad de medida al cálculo

Cálculo matemático que involucra 1 parámetro y un número externo

Empezaremos por el más simple: realizar un cálculo matemático que involucra 1 parámetro y un número externo. Un número externo significa un número que no es un valor de parámetro.

Para realizar este tipo de cálculo, deberá escribir lo siguiente como fórmula del parámetro en el paso de la instrucción:

• ${=Parameter key and the calculation that you would like to perform}

Haga clic aquí para ver la lista de iconos para cada ecuación aritmética.

Ejemplo

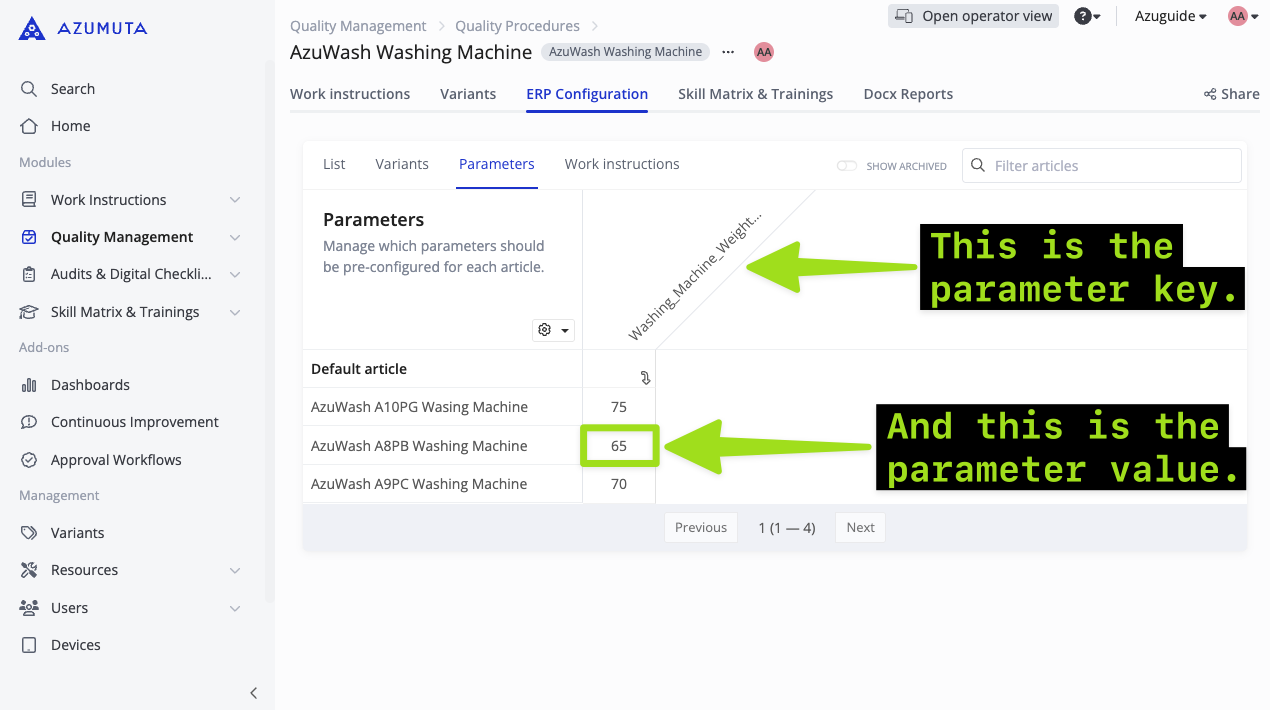

Por ejemplo, usted quiere calcular el peso total de una lavadora después de instalar la tapa superior. Haremos esto con la “AzuWash A8PB Washing Machine”. El peso de la lavadora (sin la tapa) está representado por la clave de parámetro Washing_Machine_Weight_Without_Top_Panel, como se muestra en la imagen a continuación:

Mientras tanto, todas las lavadoras (independientemente del tipo) utilizarán la misma tapa superior, que pesa 3 Kg.

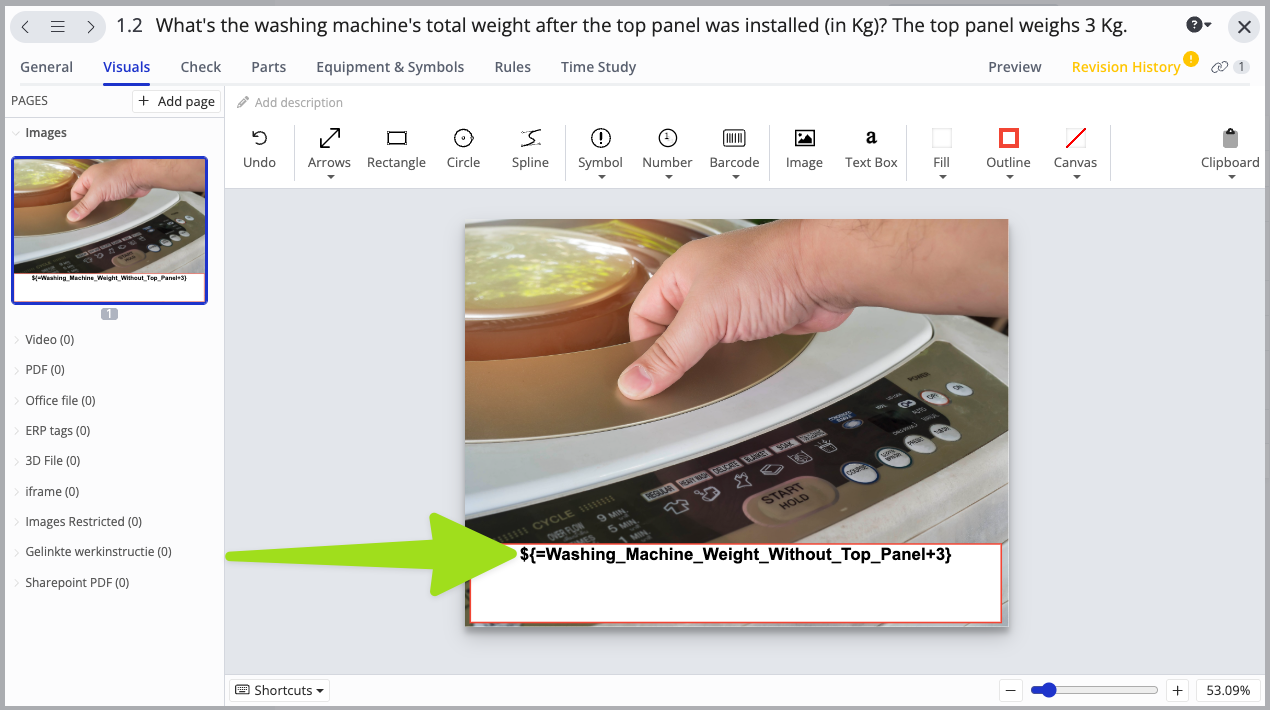

Por lo tanto, esta es la fórmula que debe escribirse para realizar dicho cálculo:

• ${=Washing_Machine_Weight_Without_Top_Panel+3}

Como se muestra en la imagen a continuación:

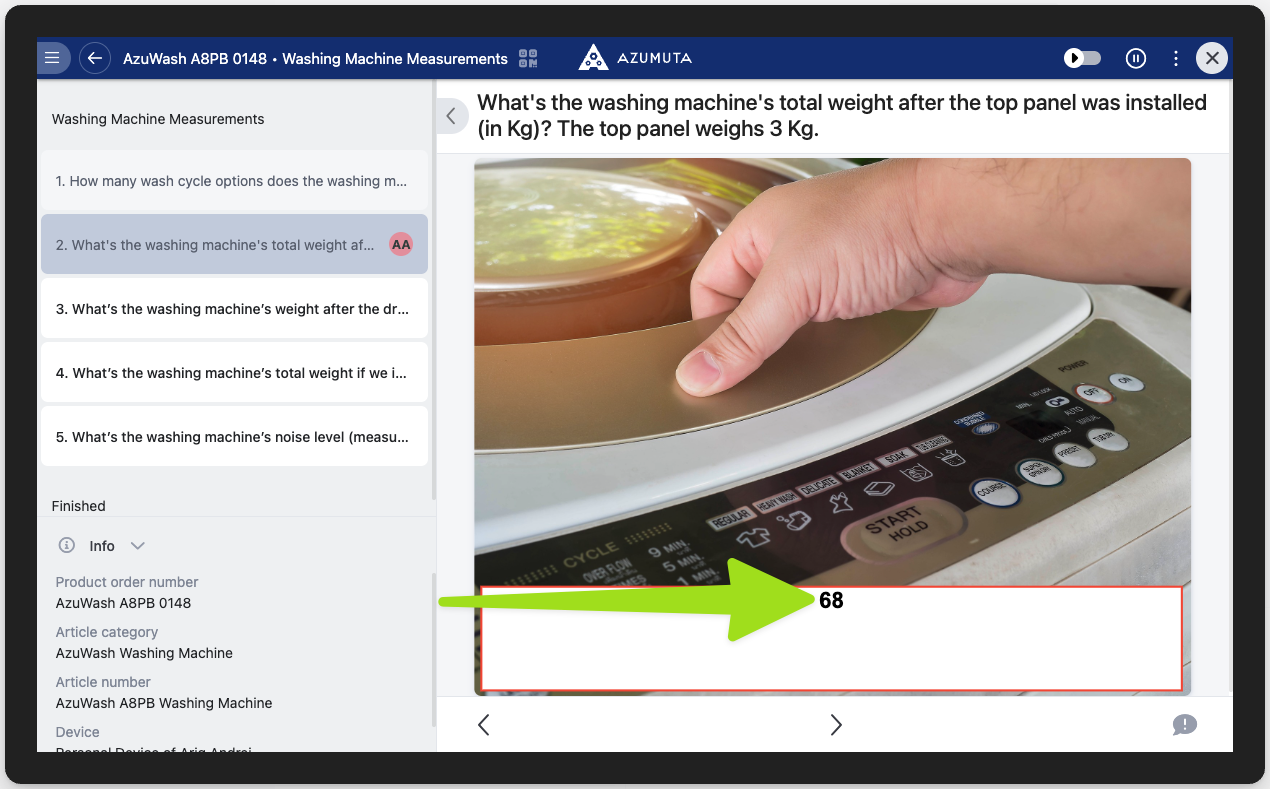

Y así es como aparecerá en la vista del operador. Muestra “68”, que es el resultado de 65+3 (65 es el valor del parámetro y 3 es el número externo):

Cálculo matemático que involucra 2 o más parámetros

Seguiremos con algo más complejo: realizar una ecuación matemática con 2 o más parámetros. Esto es lo que puede hacer:

• Sumar 2 o más valores de parámetros
• Restar un valor de parámetro de otro valor de parámetro
• Realizar una multiplicación usando 2 o más parámetros
• Realizar una división usando 2 o más parámetros
• Realizar un cálculo módulo usando 2 o más parámetros

Haga clic aquí para ver la lista de iconos para cada ecuación aritmética.

Ejemplo

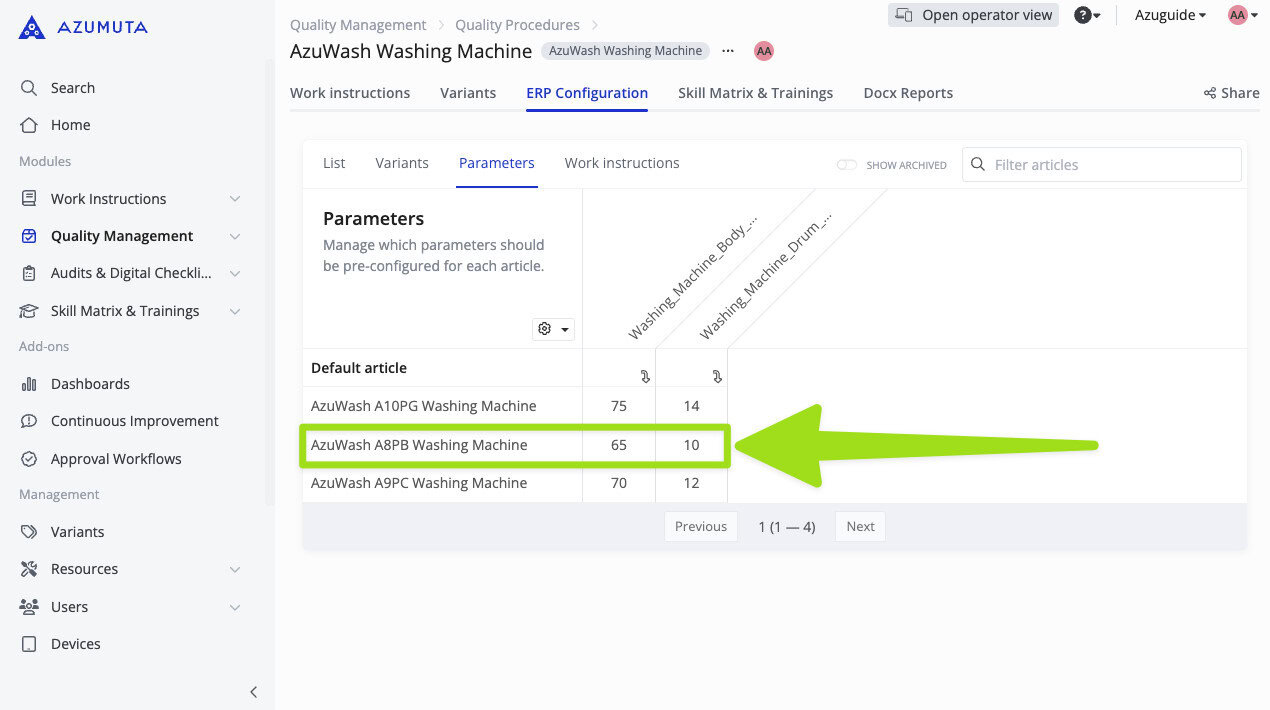

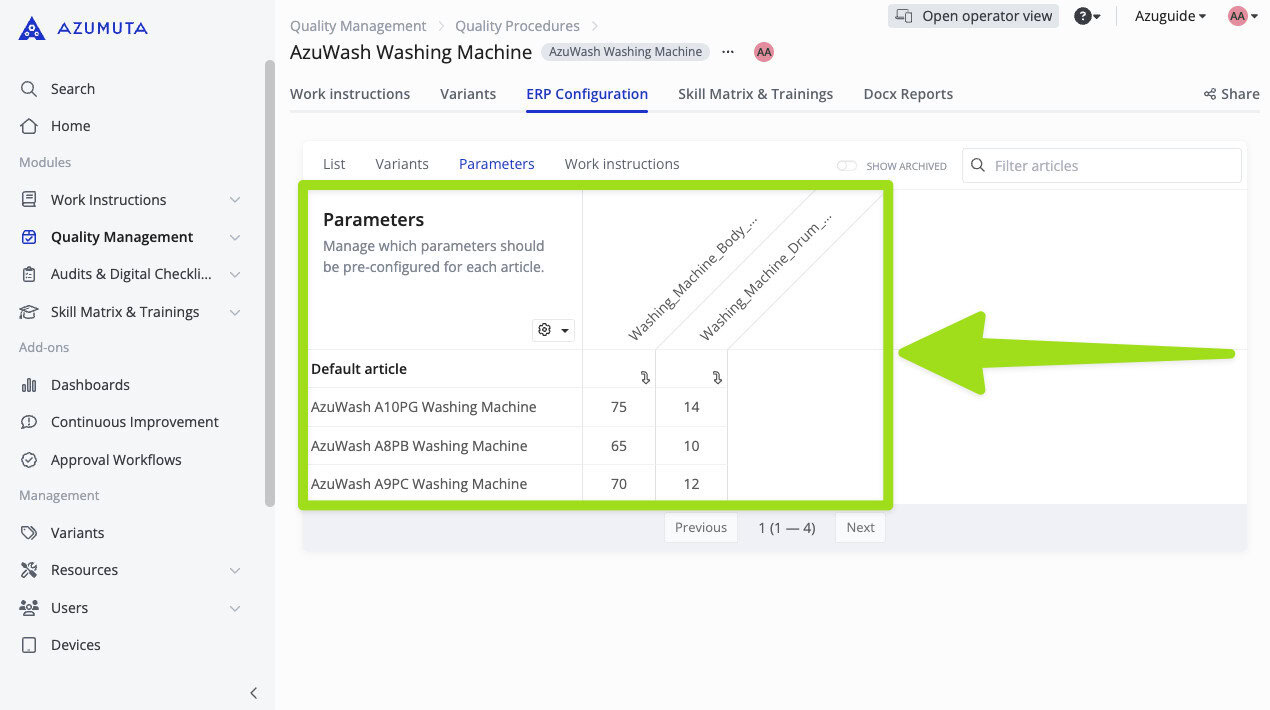

Por ejemplo, nuestra fábrica hipotética produce 3 tipos de lavadoras. Cada una de ellas tiene un peso del cuerpo y un peso del tambor diferentes:

• AzuWash A8PB
  • Peso del cuerpo de la lavadora: 65 Kg
  • Peso del tambor de la lavadora: 10 Kg
• AzuWash A9PC
  • Peso del cuerpo de la lavadora: 70 Kg
  • Peso del tambor de la lavadora: 12 Kg
• AzuWash A10PG
  • Peso del cuerpo de la lavadora: 75 Kg
  • Peso del tambor de la lavadora: 14 Kg

Clave de parámetro para el peso del cuerpo de la lavadora: Washing_Machine_Body_Weight

Clave de parámetro para el peso del tambor de la lavadora: Washing_Machine_Drum_Weight

Desea calcular el peso total de una lavadora después de instalar el tambor. Esto significa sumar el peso del cuerpo de la lavadora y el peso del tambor de la lavadora.

Por lo tanto, esta es la fórmula que debe escribirse para realizar dicho cálculo:

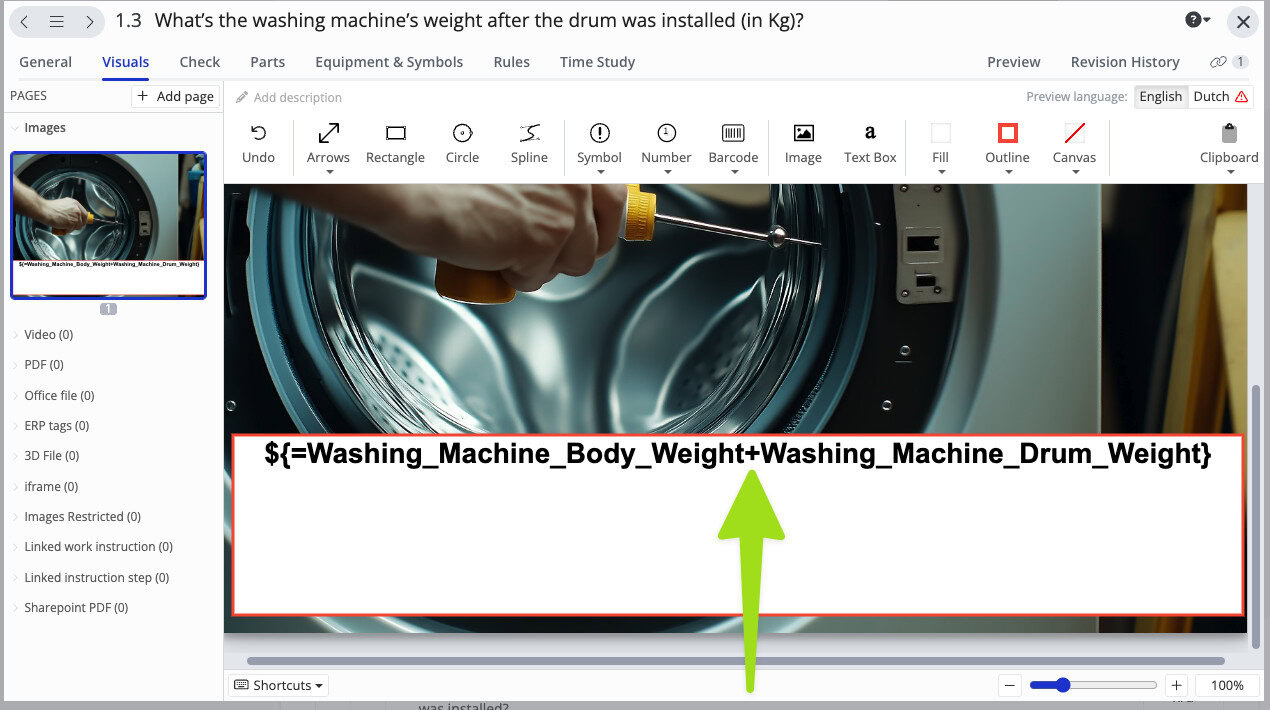

• ${Washing_Machine_Body_Weight+Washing_Machine_Drum_Weight}

Como se muestra en la imagen a continuación:

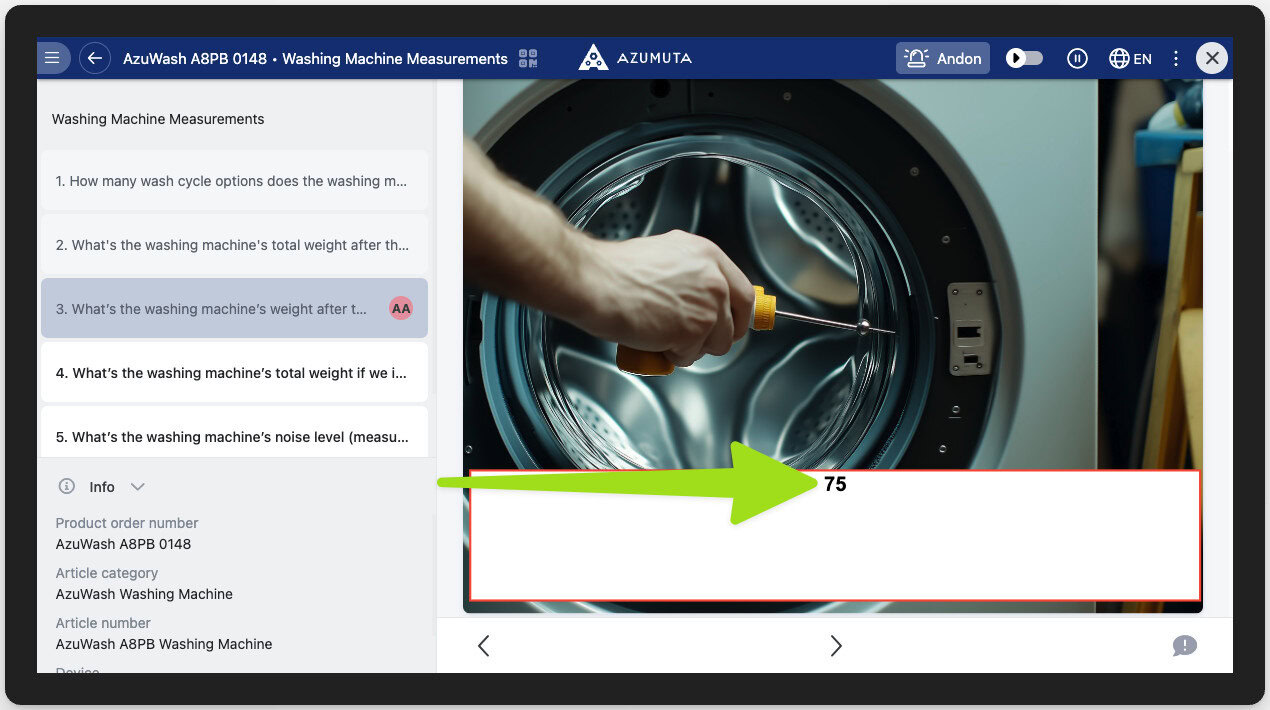

En el ejemplo, usamos AzuWash A8PB, que tiene un peso del cuerpo de la lavadora de 65 Kg y un peso del tambor de la lavadora de 10 Kg.

Por lo tanto, la respuesta al cálculo es “75” (65 +10).

Cálculo matemático que involucra una entrada del operador

En los ejemplos anteriores, todos los números usados en los cálculos los proporcionó el administrador. Sin embargo, también puede usar números proporcionados por un operador dentro de un cálculo, lo que permite la entrada de datos en tiempo real y resultados dinámicos directamente en el taller.

Así es como configurarlo:

1. Añada una verificación basada en número a un paso de instrucción.
2. Active el interruptor “Write value to parameters”.
3. Escriba la clave del parámetro. Puede escribir una clave de parámetro nueva o una existente. Este es el parámetro donde su operador introducirá el valor del parámetro.
4. Vaya al siguiente paso de instrucción y escriba la fórmula del cálculo. Asegúrese de incluir la clave del parámetro que escribió en el paso nº 3.
5. Después, informe a su operador para que introduzca los datos en dicho paso de instrucción.
6. Para más detalles, consulte el ejemplo bajo el vídeo.

Ejemplo

Por ejemplo, desea medir la cantidad de agua que se filtró de una lavadora durante un ciclo de prueba para una AzuWash A8PB Washing Machine. Por tanto, deberá restar la cantidad de agua que quedó después de un ciclo de lavado de la cantidad total de agua que se utilizó en un ciclo de lavado.

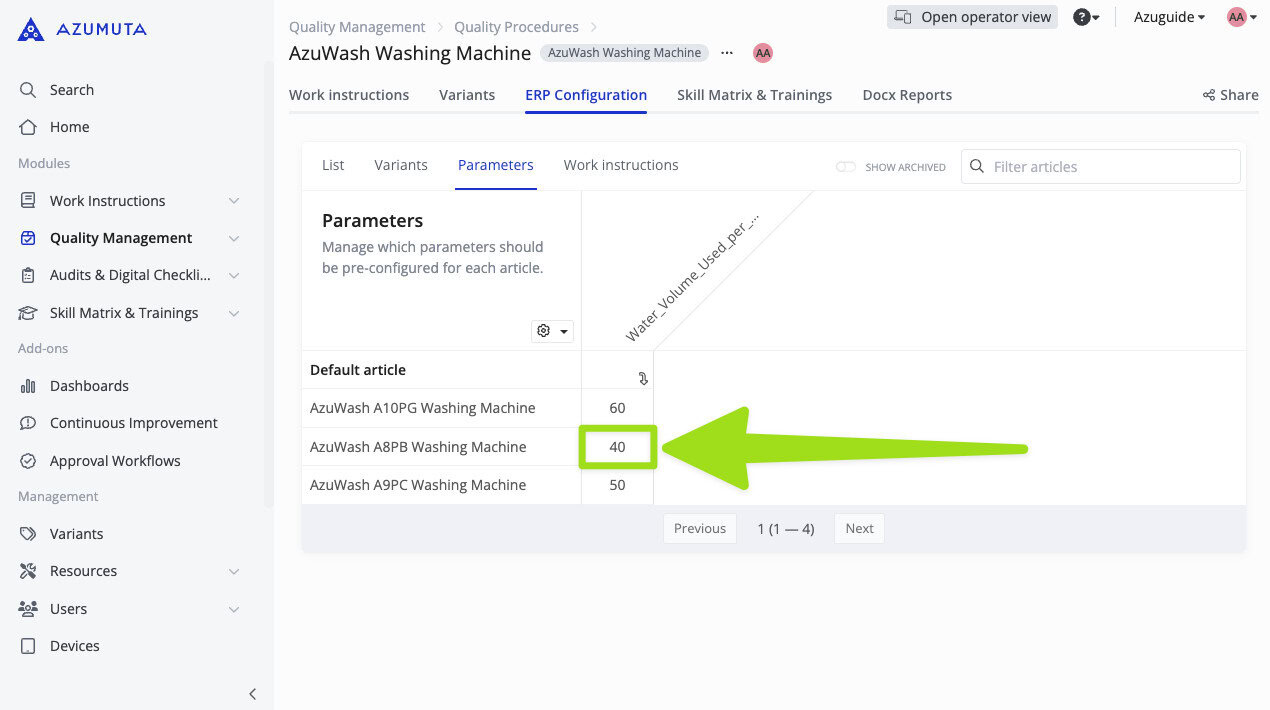

En este caso, la cantidad de agua que una lavadora usa en un ciclo de lavado ya está predefinida como parámetro para el artículo, como se muestra a continuación:

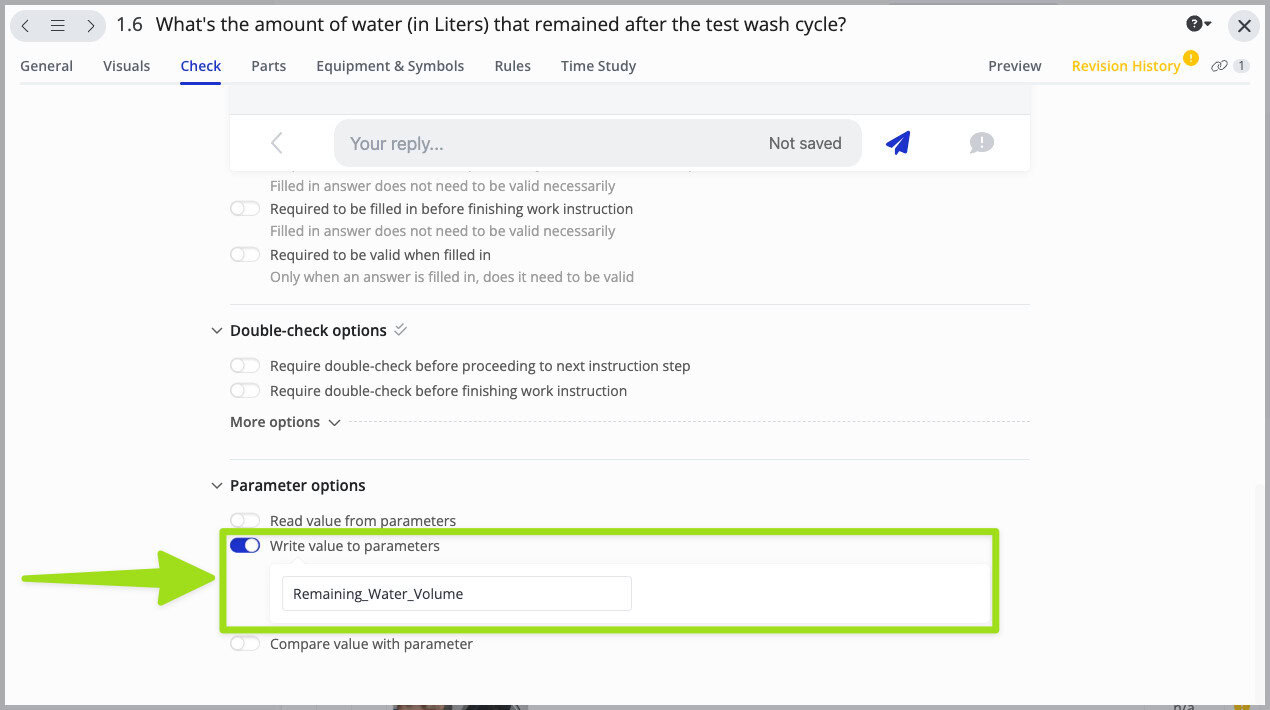

Mientras tanto, un operador tendrá que medir la cantidad de agua que queda después del ciclo de prueba. Por eso escribimos esta clave de parámetro en una verificación basada en número (como se muestra abajo y se demuestra en el paso nº 3 aquí).

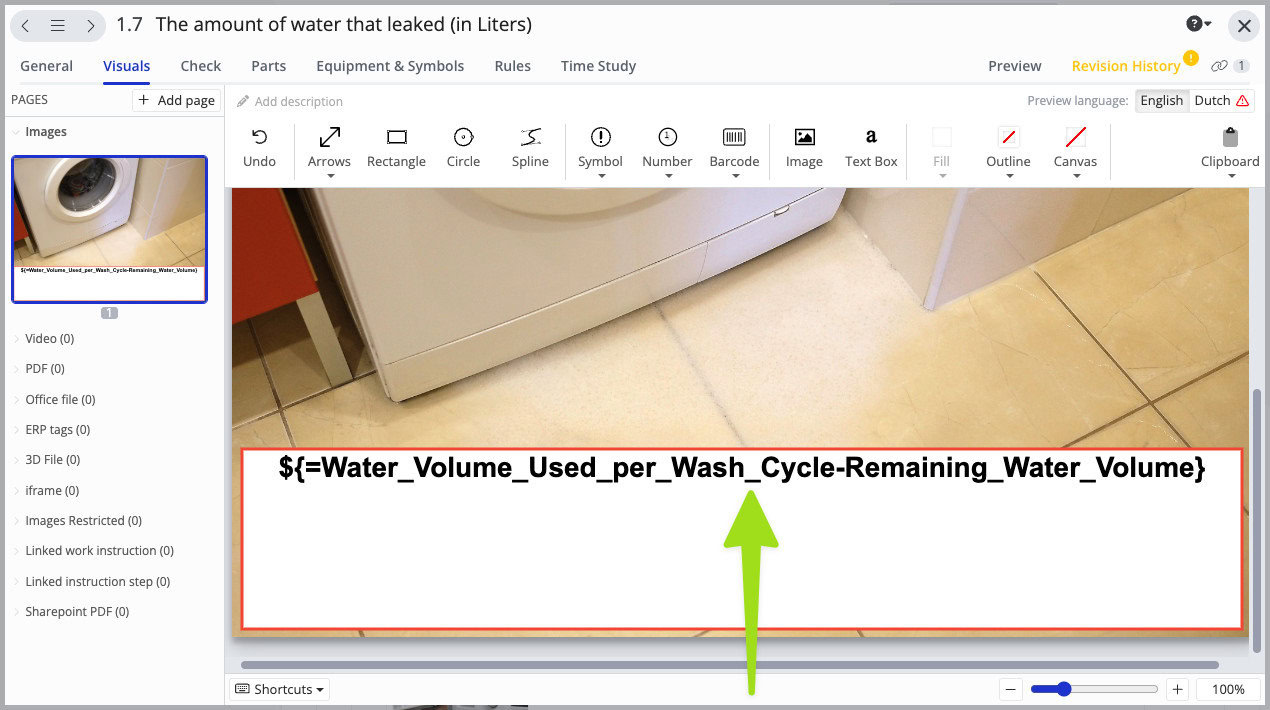

Y en el siguiente paso de la instrucción escribimos la siguiente fórmula, destinada a restar la cantidad de agua que quedó después de un ciclo de lavado de la cantidad total de agua que se utilizó en un ciclo de lavado (como se muestra abajo y se demuestra en el paso nº 4 aquí):

• ${=Water_Volume_Used_per_Wash_Cycle-Remaining_Water_Volume}

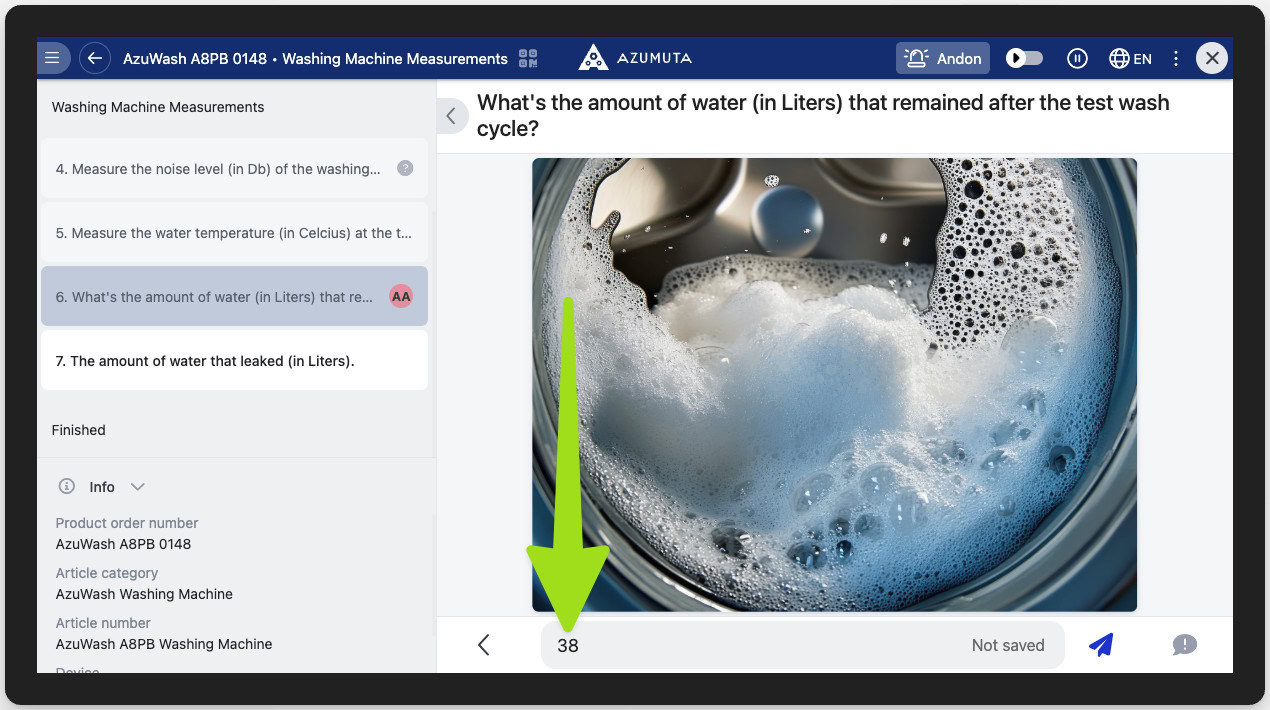

Y digamos que el operador introdujo el valor del parámetro “38” para el parámetro “Remaining_Water_Volume”.

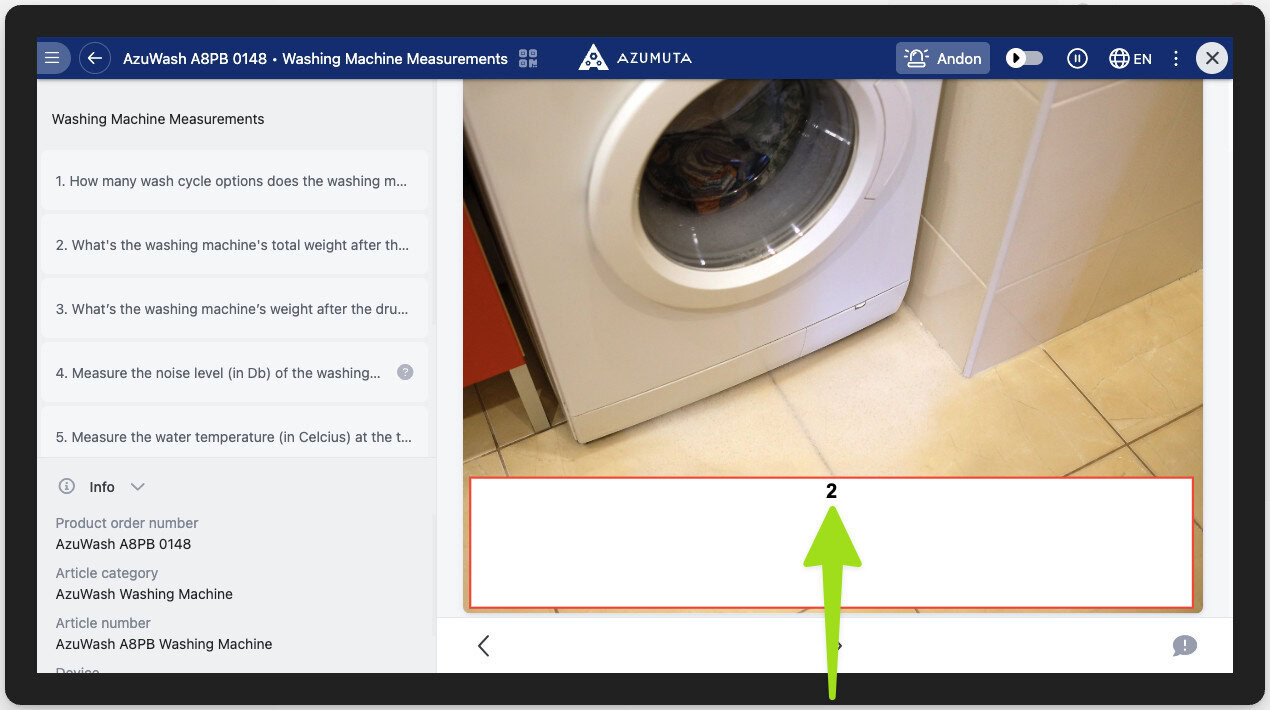

Entonces nuestra plataforma registrará automáticamente el valor introducido por el operador y calculará la fórmula que haya configurado, lo que dará como resultado final “2” (40-38).

Agregar una unidad de medida al cálculo

También puede añadir una unidad de medida a la fórmula del cálculo. Para ello, simplemente escriba la unidad de medida después de la llave rizada.

Ejemplo

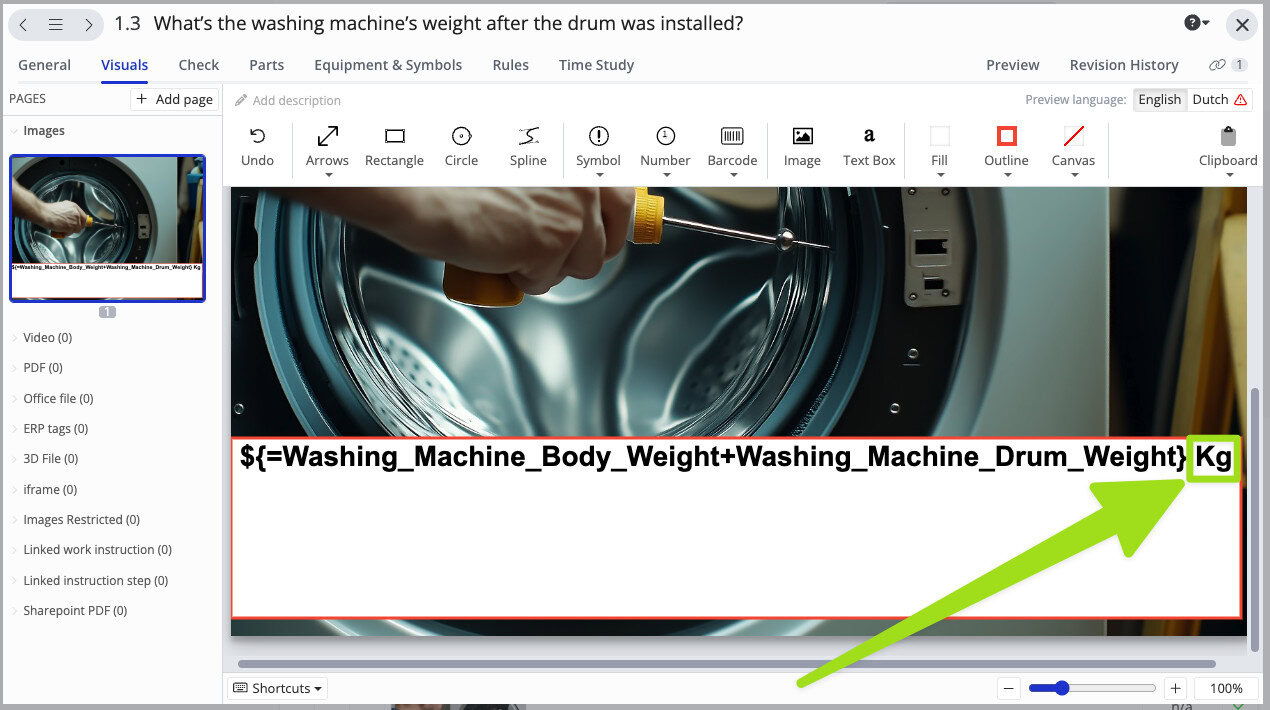

En el ejemplo a continuación, hemos añadido la unidad “Kg” después de la llave rizada en la fórmula del cálculo:

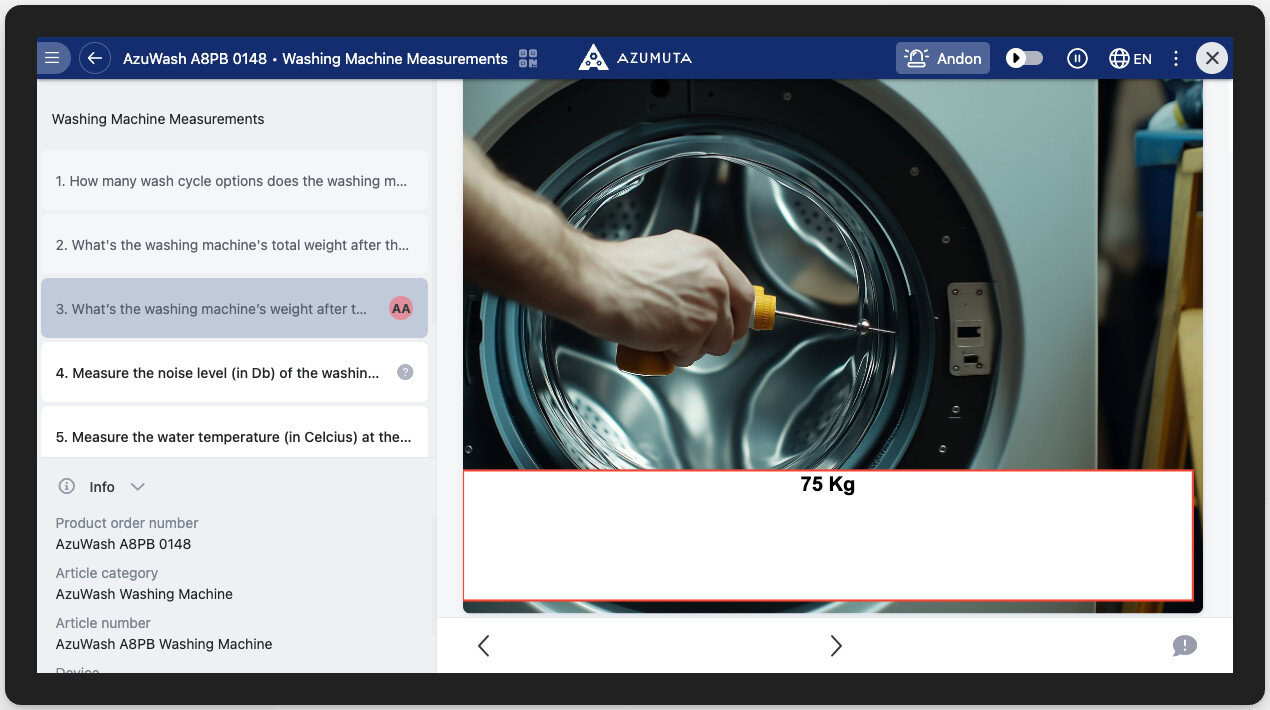

De este modo, la unidad de medida “Kg” se incluye en el resultado del cálculo, como se muestra en la imagen a continuación:
