Diseño de las instrucciones de trabajo desde la perspectiva del operario

Este artículo muestra cómo se presenta una instrucción de trabajo al operario, comenzando por el diseño básico y luego abordando los más avanzados.

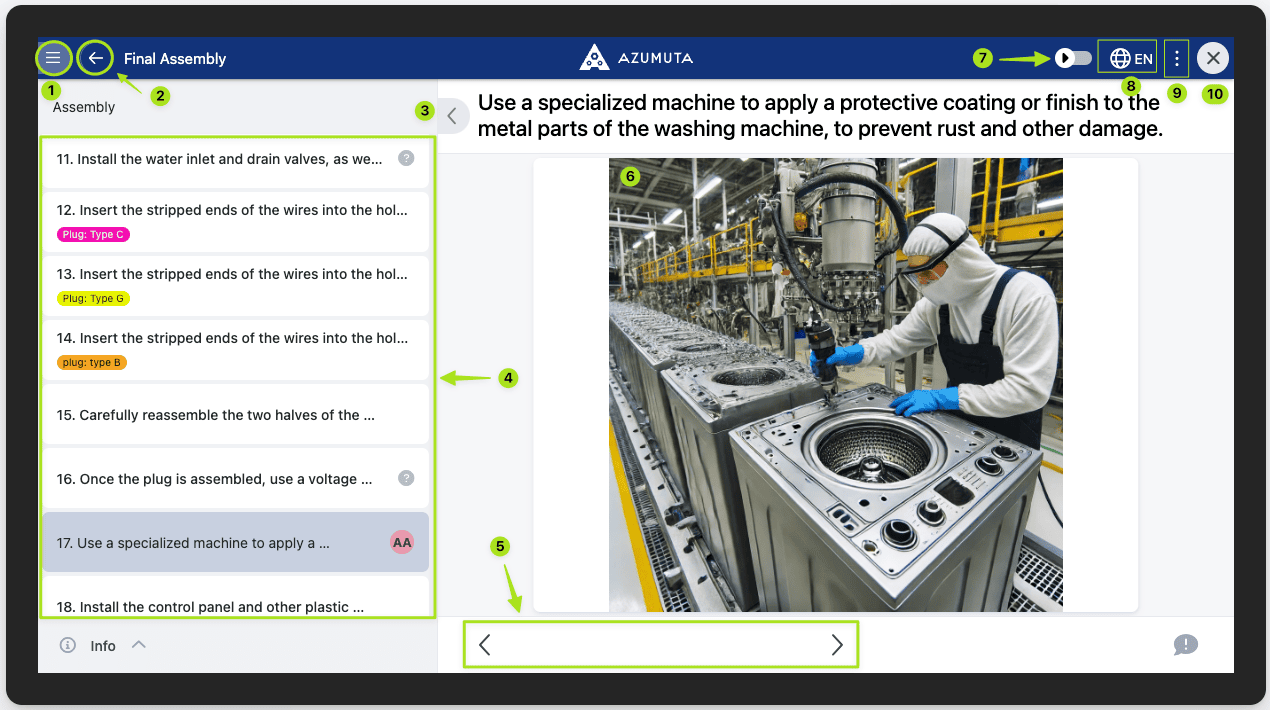

Básico

1. El botón de la barra lateral
2. Haga clic para salir de la instrucción de trabajo
3. Haga clic para ampliar la página del paso de la instrucción de trabajo
4. Navegue hacia arriba o hacia abajo entre los pasos de la instrucción de trabajo. También puede desplazarse hacia arriba o hacia abajo usando la rueda del ratón.
5. Navegue de forma secuencial usando las flechas
6. Haga clic en la imagen para ampliarla
7. Haga clic para activar/desactivar el Modo de avance rápido
8. Cambie el idioma de la instrucción de trabajo aquí
9. Haga clic para abrir la opción de editar la instrucción de trabajo, o para ver las variantes, los archivos adjuntos y las piezas que se incluyen en esta instrucción de trabajo
10. Haga clic para cerrar la instrucción de trabajo

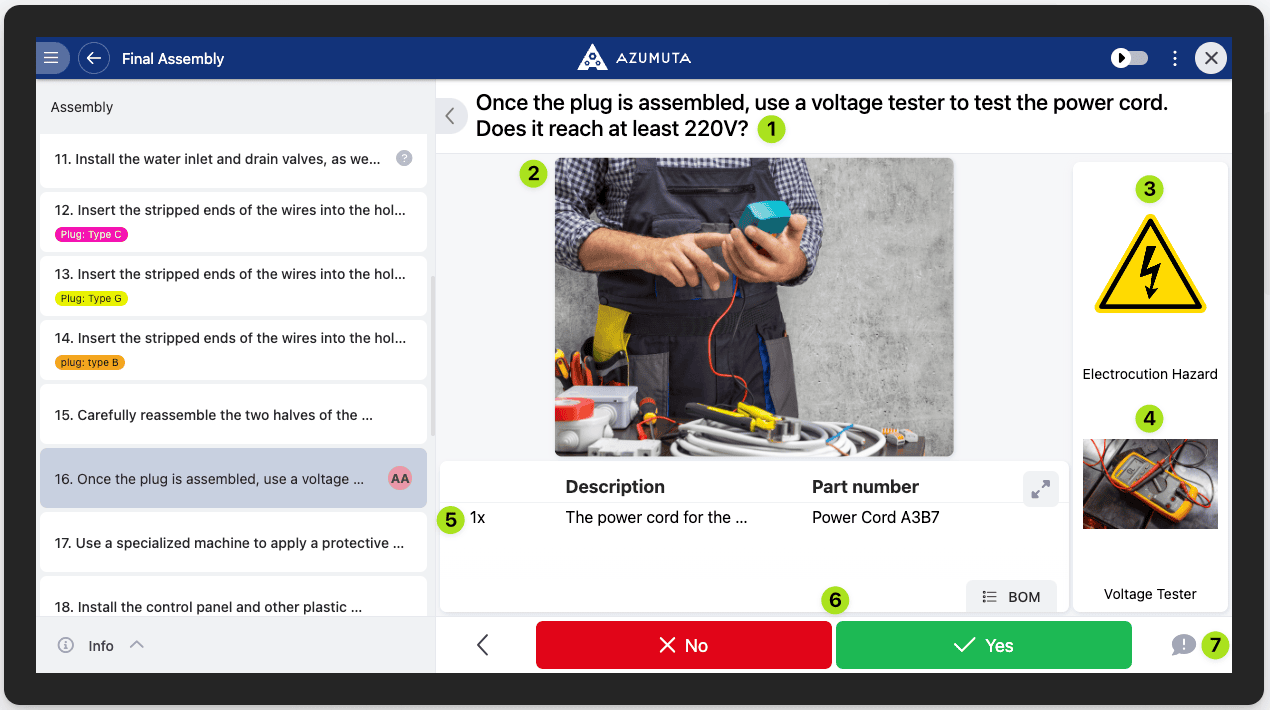

Avanzado: Una página

1. Descripción del paso de la instrucción
2. Una imagen (que sirve como la única página visual de este paso de instrucción)
3. Un símbolo
4. Un equipo
5. Una pieza
6. Una verificación de producto
7. Un botón para enviar un ticket (en caso de que haya algún problema en la planta)

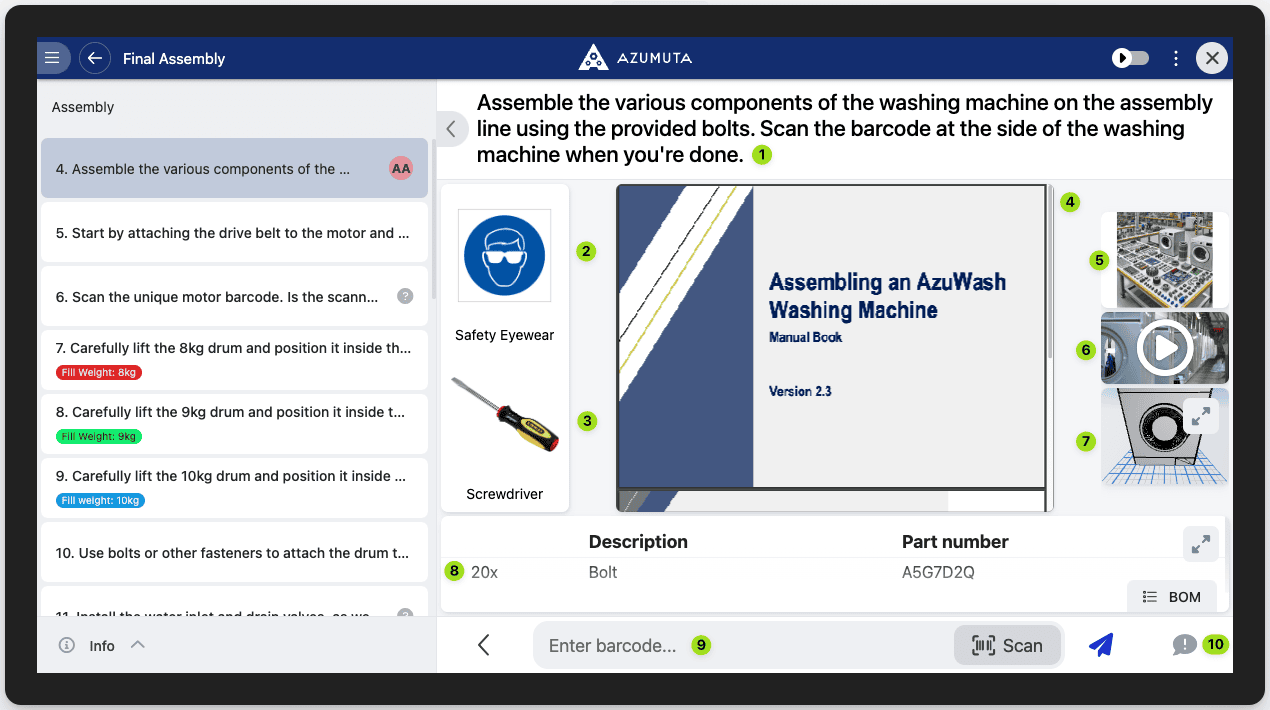

Avanzado: Varias páginas

1. Descripción del paso de la instrucción
2. Un símbolo
3. Un equipo
4. Un archivo PDF (que sirve como la página principal de este paso de instrucción)
5. Una imagen (la segunda página)
6. Un vídeo (la tercera página)
7. Un modelo 3D (la cuarta página)
8. Una pieza
9. Una verificación de producto
10. Un botón para enviar un ticket (en caso de que haya algún problema en la planta)

Seleccionar una página como página principal

1. Bajo PAGES, seleccione un paso de la instrucción de trabajo que desee convertir en página principal y haga clic derecho sobre él.
2. Seleccione Pin as primary page.
